aroVAIR fancoils
Comfortabele warmte en verkoeling
- Geschikt voor verwarming en koeling
- Fancoils kunnen aangesloten worden op een warmtepompsysteem
- Ideaal voor woningen en appartementen
Verwarming
Koeling
Overzicht
Comfortabele warmte en verkoeling in woningen en bedrijven

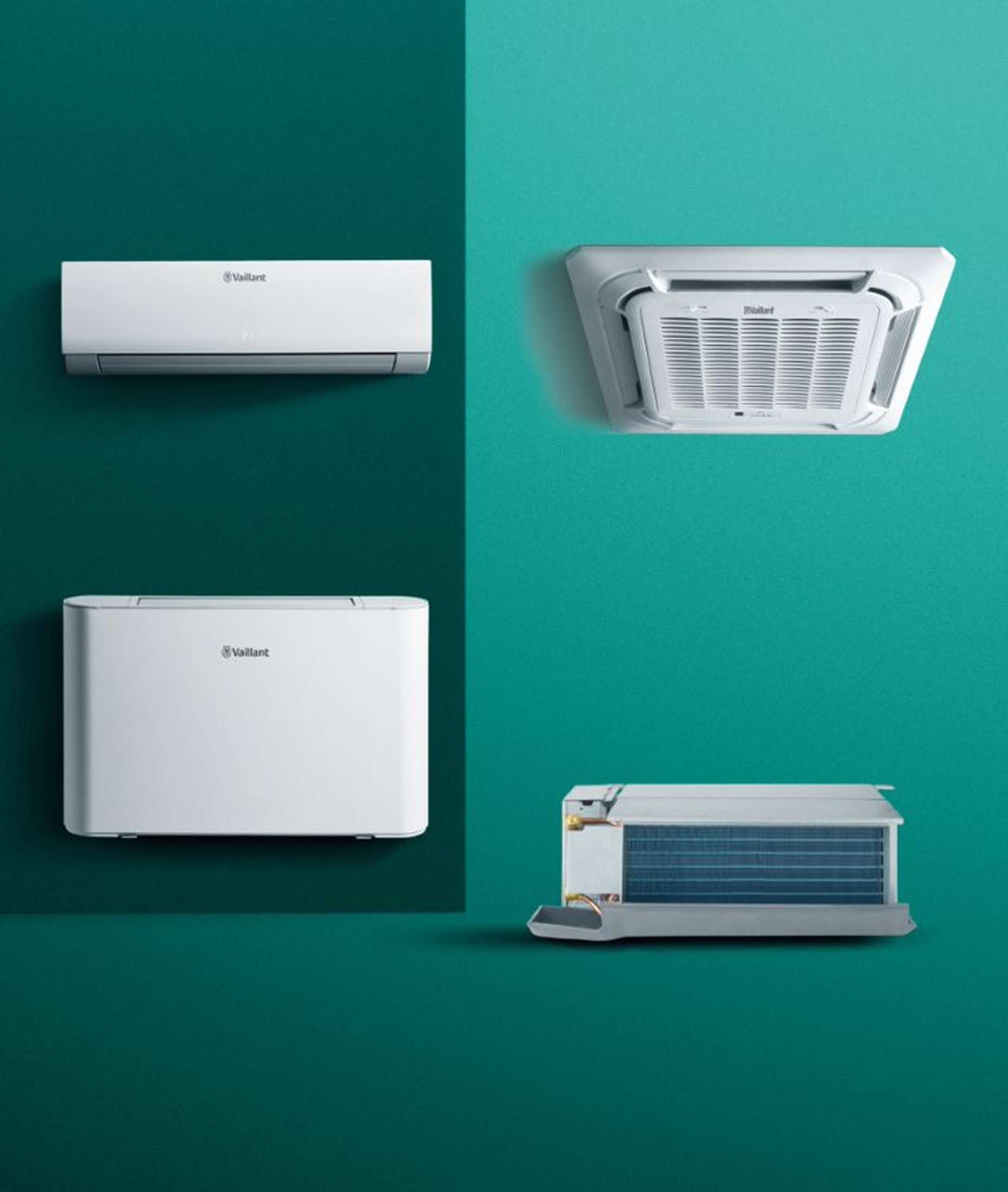

aroVAIR fancoils zijn de perfecte uitbreiding van Vaillant verwarmings- en koelsystemen en leveren comfortabele warmte en verkoeling in woningen. aroVAIR fancoils hebben een aantrekkelijk ontwerp en biedt een breed scala aan fancoils die kunnen worden geïnstalleerd en beheerd in verschillende systeemconfiguraties.
Wanduitvoering
- Elegant en stevig hoog kwalitatief materiaal voor een lange levensduur
- Elektrische onderdelen en hydraulische koppelingen strategisch geplaatst voor een snelle toegang
- Een ontwerp dat zorgt voor een naadloze optische integratie van aroVAIR-console met de systeemoplossingen van het bedrijf
- Speciale uitsparing links in het toestel voor de plaatsing van de regelaar
- Vermogen (kW) Verwarming 2,3 - 5,8 / Koeling 1,7 - 11,0
Kanaalmontage
- Elegant en stevig hoog kwalitatief materiaal voor een lange levensduur
- Discreet verborgen in het plafond: alleen de aanzuig- en uitblaasroosters zijn zichtbaar
- Vermogen (kW) Verwarming 2,6 - 20,1 / Koeling 1,7 - 11,0
Console
- Toepasbaar voor o.a. woningen en appartementen
- Elegante en solide materialen van hoge kwaliteit voor een lange levensduur.
- Het design in combinatie met de geïntegreerde regelkraan laat een intuïtieve en simpele installatie toe.
- Frontpaneel kan makkelijk verwijderd worden voor onderhoud.
- Vermogen (kW) Verwarming 1,3 - 9,2 / Koeling 1,0 - 6,9
Specificaties
Specificaties
| Omschrijving | Eenheid | VA 2-025 WN | VA 2-035 WN | VA 2-045 WN | VA 1-035 KN | VA 1-050 KN | VA 1-100 KN | VA 2-015 CN | VA 2-035 CN | VA 2-045 CN | VA 2-070 CN | VA 1-020 DN | VA 1-040 DN | VA 1-060 DN | VA 1-090 DN | VA 1-110 DN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prestaties | ||||||||||||||||
| Luchtdebiet | m3/h (H/M/L)* | 492 / 454 / 400 | 825 / 689 / 590 | 862 / 741 / 634 | 719 / 561 / 448 | 1229 / 1020 / 810 | 1871 / 1415 / 1198 | 255 / 170 / 150 | 595 / 470 / 340 | 790 / 580 / 410 | 1360 / 1015 / 685 | 411 / 273 / 205 | 734 / 564 / 389 | 1.022 / 760 / 544 | 1.824 / 1.322 / 906 | 2.134 / 1.581 / 1.083 |
| Vermogen koeling totaal (EN 1397)*** | kW (H/M/L)* | 2,70 / 2,59 / 2,39 | 3,81 / 3,30 / 2,88 | 4,47 / 3,98 / 3,48 | 3,96 / 3,26 / 2,76 | 6,12 / 5,45 / 4,6 | 11,19 / 8,82 / 7,48 | 1,50 / 1,06 / 0,92 | 3,50 / 2,89 / 2,22 | 4,30 / 3,48 / 2,71 | 7,35 / 6,12 / 4,57 | 2,35 / 1,72 / 1,32 | 3,99 / 3,26 / 2,50 | 5,85 / 4,82 / 3,78 | 8,96 / 7,37 / 5,66 | 10,79 / 8,86 / 6,79 |
| Vermogen koeling voelbaar (EN 1397)*** | kW (H)** | 2,15 | 3,18 | 3,67 | 3,20 | 5,18 | 9,04 | 1,14 | 2,65 | 3,25 | 5,87 | 1,75 | 3,10 | 4,49 | 7,33 | 8,84 |
| Vermogen koeling latent (EN 1397)*** | kW (H)** | 0,55 | 0,63 | 0,80 | 0,76 | 0,94 | 2,15 | 0,36 | 0,85 | 1,05 | 1,48 | 0,60 | 0,89 | 1,36 | 1,63 | 1,95 |
| Nominale waterdoorstroming in koelmodus | l/h (H)** of (H/M/L)* | 480 | 670 | 770 | 700 | 1100 | 1960 | 310 / 210 / 180 | 610 / 510 / 400 | 770 / 730 / 620 | 1280 / 1100 / 810 | 430 / 310 / 250 | 690 / 570 / 430 | 1.050 / 850 / 650 | 1.590 / 1.290 / 980 | 1.930 / 1.570 / 1.200 |
| Drukverlies in koelmodus | kPa (H)** of (H/M/L)* | 31,61 | 56,75 | 41,17 | 11,48 | 21,30 | 36,60 | 15,10 / 7,63 / 5,84 | 35,10 / 24,41 / 14,82 | 54,20 / 36,22 / 22,78 | 44,10 / 33,70 / 19,41 | 13,6 / 8,6 / 6,3 | 13,0 / 9,3 / 5,8 | 31,4 / 22,0 / 14,2 | 24,1 / 16,9 / 10,8 | 26,3 / 18,8 / 12,8 |
| Vermogen verwarming (EN 1397)**** | kW (H/M/L)* | 2,94 / 2,8 / 2,58 | 4,3 / 3,65 / 3,09 | 4,84 / 4,23 / 3,62 | 4,63 / 3,79 / 3,15 | 6,27 / 6,53 / 5,43 | 10,07 / 10,08 / 8,68 | 1,57 / 1,07 / 0,92 | 3,50 / 2,87 / 2,19 | 4,30 / 3,43 / 2,60 | 8,05 / 6,46 / 4,71 | 2,68 / 1,99 / 1,42 | 4,70 / 3,85 / 2,77 | 6,62 / 5,38 / 4,00 | 10,74 / 8,55 / 6,35 | 12,62 / 10,15 / 7,47 |
| Nominale waterdoorstroming in verwarmingsmodus | l/h (H)** of (H/M/L)* | 480 | 670 | 770 | 700 | 1100 | 1960 | 310 / 210 / 180 | 680 / 560 / 430 | 850 / 810 / 680 | 1400 / 1140 / 840 | 490 / 350 / 260 | 820 / 670 / 500 | 1.150 / 940 / 710 | 1.880 / 1.510 / 1.130 | 2.230 / 1.780 / 1.310 |
| Drukverlies in verwarmingsmodus | kPa (H)** of (H/M/L)* | 32,66 | 51,86 | 36,82 | 9,2 | 30 | 49,2 | 15,10 / 7,63 / 5,84 | 35,10 / 24,41 / 14,82 | 54,30 / 36,87 / 22,32 | 46,90 / 31,90 / 18,16 | 12,6 / 7,6 / 4,9 | 13,0 / 10,5 / 6,2 | 31,7 / 22,2 / 13,6 | 28,3 / 19,4 / 12,0 | 29,4 / 20,0 / 11,9 |
| Maximale bedrijfsdruk | bar | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Geluidsvermogen (EN 16583) | dB (H/M/L)* | 44 / 42 / 39 | 57 / 51 / 47 | 50 / 46 / 42 | 54 / 48 / 42 | 56 / 52 / 46 | 61 / 55 / 51 | 47 / 37 / 34 | 52 / 45 / 37 | 59 / 52 / 43 | 64 / 58 / 49 | 50 / 40 / 33****** | 52 / 45 / 38****** | 57 / 49 / 42****** | 62 / 54 / 45****** | 62 / 54 / 45****** |
| Geluidsdruk (EN 16583) | dB (H/M/L)* | 32 / 30 / 27 | 45 / 39 / 35 | 38 / 34 / 30 | 42 / 36 / 30 | 44 / 40 / 34 | 49 / 43 / 39 | 34 / 24 / 21 | 38 / 32 / 25 | 46 / 38 / 30 | 52 / 44 / 33 | 36,8 / 26,0 / 21,8****** | 37,0 / 30,8 / 23,8****** | 45,0 / 37,9 / 29,3****** | 46,9 / 39,4 / 29,5****** | 47,4 / 40,5 / 30,5 |
| Aansluitmaten | ||||||||||||||||
| Hoogte x breedte x diepte fancoil | mm | 290 x 915 x 230 | 290 x 915 x 230 | 315 x 1072 x 230 | 261 x 575 x 575 | 230 x 840 x 840 | 300 x 840 x 840 | 495 x 790 x 200 | 495 x 1240 x 200 | 495 x 1240 x 200 | 591 x 1360 x 200 | 241 x 741 x 522 | 241 x 941 x 522 | 241 x 1161 x 522 | 241 x 1566 x 522 | 241 x 1856 x 522 |
| Gewicht fancoil | kg | 12,7 | 12,7 | 15,1 | 16,5 | 23 | 29,5 | 18 | 25,5 | 25,5 | 32,5 | 16,7 | 21 | 23,7 | 34,7 | 39,2 |
| Hoogte x breedte x diepte paneel | mm | n.v.t. | n.v.t. | n.v.t. | 50 x 647 x 647 | 45 x 950 x 950 | 45 x 950 x 950 | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. |
| Gewicht paneel | kg | n.v.t. | n.v.t. | n.v.t. | 2,6 | 6 | 6 | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. |
| Hydraulische in- en uitlaataansluiting | inch | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" | G 3/4" |
| Buitendiameter van de condensafvoeraansluiting | mm | 20 | 20 | 20 | 25 | 25 | 25 | 18,5 | 18,5 | 18,5 | 18,5 | 24 | 24 | 24 | 24 | 24 |
| Electrische aansluiting | ||||||||||||||||
| Elektrische aansluiting | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Maximaal opgenomen vermogen | W | 11 | 31 | 22 | 27 | 50 | 124 | 15 | 26 | 50 | 113 | 18 | 26 | 53 | 100 | 115 |
| * H/M/L = ventilatorsnelheid hoog / middel / laag | ||||||||||||||||
| ** H = ventilatorsnelheid hoog | ||||||||||||||||
| *** Koelvoorwaarden: watertemperatuur: 7 °C (inlaat) / 12 °C (uitlaat), omgevingstemperatuur: 27 °C (drogeboltemperatuur) / 19 °C (natteboltemperatuur) | ||||||||||||||||
| **** Verwarmingsvoorwaarden: watertemperatuur: 45 °C / ΔT = 5 K (inlaat), omgevingstemperatuur : 20 °C (drogeboltemperatuur) | ||||||||||||||||
| ***** Geluidsdruk op 1 meter afstand van luchtuitlaat | ||||||||||||||||
| ****** bij 12 Pa externe statische weerstand (H/M/L) | ||||||||||||||||
